ЦВЕТОМЕТРИЧЕСКИЕ И СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛИСТЬЕВ CARAGANA ARBORESCENS И ELAEAGNUS ANGUSTIFOLIA КАК ПОТЕНЦИАЛЬНЫХ ИНДИКАТОРОВ АНТРОПОГЕННОГО ВОЗДЕЙСТВИЯ

COLORIMETRIC AND SPECTRAL CHARACTERISTICS OF CARAGANA ARBORESCENS AND ELAEAGNUS ANGUSTIFOLIA LEAVES AS POTENTIAL INDICATORS OF ANTHROPOGENIC IMPACT

JOURNAL: «EKOSISTEMY», Issue 41, 2025

Publication text (PDF):Download

UDK: 574.21:574.24

AUTHOR AND PUBLICATION INFORMATION

AUTHORS:

Kulik K. N.^1,2, Isakov A. S.¹, Novochadov V. V.¹

¹Federal Scientific Center for Agroecology, Integrated Land Reclamation and Protective ²Afforestation of the Russian Academy of Sciences, Volgograd, Russia

Volgograd State University, Volgograd, Russia

TYPE: Article

DOI: https://doi.org/10.29039/2413-1733-2025-41-129-137

PAGES: from 129 to 137

STATUS: Published

LANGUAGE: Russian

KEYWORDS: leaf blade, computer colorometry, spectral analysis, Caragana arborescens, Elaeagnus angustifólia, bioindication, anthropogenic pollution.

ABSTRACT (ENGLISH):

The development and implementation of new systems for obtaining and computer analysis of biological images and spectrograms, which increased the indicative possibilities and opened opportunities for expanding the number of applicable species in subarid areas, causes the relevance of this study. The shrubs Elaeagnus angustifolia and Caragana arborescens, widely used in the south-east of European Russia for the reclamation of man-made landscapes, protective afforestation, were selected as the objects of research. For collecting material, we used sites with low and high levels of anthropogenic impact, characterized by an increased content of toxic trace elements in the soil and air pollution. Resulting from the colorometric analysis, the more expressive changes we recorded for the longitudinal and transverse gradients of green for both studied species. Spectrometry revealed that the light absorption intensity at the wavelength of A664 was sensitive to the level of anthropogenic load for the selected plants. The determination of total chlorophyll, flavonoid, anthocyanin concentrations, along with the calculation of the nitrogen balance index in leaf blades by the «Dualex Scientific+» spectrometer clearly demonstrated differences in the values of these indicators among the selected biological species and their growth in areas with varying degrees of anthropogenic impact. A comparative analysis of the results between species, as well as between sites with different degrees and nature of anthropogenic load, allowed us to conclude that both approaches could currently be effectively combined with classical bioindication methods. The sufficiently high sensitivity of E. angustifolia and C. arborescens to changes in environmental pollution recommends these species as a potential plant bioindicator in the subarid zone.

ВВЕДЕНИЕ

Современная биология и экология в полной мере оказались вовлеченными в глобальный процесс цифровизации научных исследований, одним из проявлений которой стало принципиальное изменение способов получения, хранения, количественной обработки и воспроизведения цветовых характеристик биологических объектов – от субклеточных структур до растительных сообществ. Все это привело к выделению в биологических науках самостоятельной прикладной дисциплины – компьютерной цветометрии (Черноусова и др., 2019; Ракутько и др., 2022).

Листовые пластинки растений являются весьма динамичными объектами, активно реагирующими на изменения состояния растения. Эти изменения могут фиксироваться для отдельных растений или для их сообществ, являясь высокоинформативным компонентом биоиндикации состояния окружающей среды (Ляшенко, 2019; Протасова и др., 2019). Форма листовой пластинки позволяет использовать техники получения 2D изображений практически без пространственных искажений, что незаменимо в полевых исследованиях и при динамическом анализе больших выборок растений (Широкий, Новочадов, 2022).

Применительно к фитоиндикации, специалисты по биомониторингу получили возможность для бесконтактного количественного анализа с помощью высокочувствительных и малозатратных количественных методов, характеризующих состояние растительных объектов в динамике и on-line режиме (Турмухаметова, 2019; Zaghloul et al., 2020).

Решение задачи получения подобной информации привело к созданию достаточного количества портативных специализированных приборов, которые выдают пользователю результат в виде «фактического» содержания биологических веществ (прежде всего – пигментов) в объекте, не раскрывая детали определения. Предпринимаемые в настоящее время попытки использовать цветовую информацию формата RGB как источник сведений о содержании пигментов в различных частях растений (Катаев, Дадонова, 2019; Zhang et al., 2022) также требуют отдельных исследований и обсуждений.

На сегодняшний день в России в качестве биоиндикаторов используется большое число видов многолетних древесных растений, преимущественно представителей родов Acer, Alnus, Betula, Padus Populus, Titia, Ulmus (Ляшенко, 2019; Красноярова и др., 2024). В отношении засушливых территорий этот перечень гораздо уже, использование большинства классических биоиндикаторов ввиду суровых климатических и почвенных условий здесь ограничено или принципиально невозможно. Необходимы растения с высокой степенью адаптации к засушливым условиям, но исследования в этом направлении немногочисленны (Протасова и др., 2019; Zhou et al., 2024).

Цель работы – оценить возможности компьютерной цветометрии и спектрального анализа листовых пластинок Elaeagnus angustifolia L. и Caragana arborescens Lam. в комплексе исследования адаптации растений к условиям существования и биоиндикации неблагоприятного антропогенного воздействия на экосистемы.

МАТЕРИАЛ И МЕТОДЫ

В качестве объекта выбраны листовые пластинки лоха узколистного, E. angustifolia, типичного аборигенного представителя дендрофлоры Волгоградской области, и караганы древовидной, C. arborescens, интродуцированной на эту территорию из Сибири и успешно адаптировавшейся к новым условиям существования (рис. 1).

Оба вида ранее уже описывались как претенденты на роль биоиндикаторов в засушливой зоне (Кулик и др., 2021; Трещевская и др., 2021).

Первая локация выбрана, исходя из большого количества E. angustifolia, естественно произрастающих по склонам овражно-балочной системы и в составе защитной лесной полосы

Рис. 1. Объекты исследования: Elaeagnus angustifolia (a) и Caragana arborescens (b)

в 2 км южнее поселка Оленье Дубовского района Волгоградской области (координаты 49,157950° N, 44,867218° E). Ближайшая автотрасса расположена в 1,5 км к западу, промышленные предприятия в радиусе 20 км отсутствуют, сельскохозяйственная деятельность на прилегающей территории не ведется (рис. 2а).

Вторая локация, на которой изучали E. angustifolia, расположена по обе стороны федеральной автомобильной дороги Р228 Сызрань – Волгоград вблизи 676 км непосредственно у въезда в город (координаты 48,869650° N, 44,618308° E). Интенсивное движение по дороге, несанкционированные стоянки большегрузного автотранспорта, близость Волгоградского алюминиевого завода компании «Русал», который за 50 лет работы существенно загрязнил почву в радиусе нескольких километров и после возобновления производства периодически производит токсические выбросы в атмосферу, формируют на этой территории высокий уровень антропогенной нагрузки (рис. 2b).

Третий участок расположен на территории Кировского района города Волгограда в пятистах метрах югу от поселка Горная Поляна и является частью Кировского селекционно-семеноводческого комплекса – питомника ФНЦ агроэкологии РАН (координаты 48,617218° N, 44,374706° E). На этом участке выбрали две группы деревьев, расположенных на его северной и южной границах, для которых по результатам многолетнего мониторинга установлен высокий уровень антропогенного воздействия, которое заключается в замусоренности строительными материалами и пищевыми отходами, эпизодическом выпасе коз, разжигании костров, а также высокой запыленности участка в месте прилегания к проселочной дороге. В составе травянистых растительных сообществ на этой территории выявлено множество рудеральных видов травянистых растений (рис. 2d).

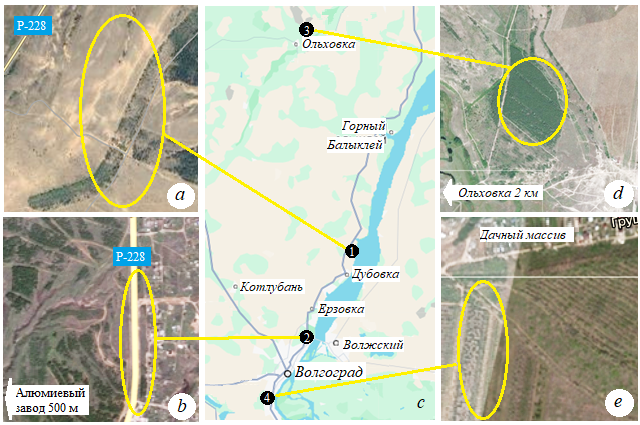

Рис. 2. Карта-схема расположения изучаемых локаций Elaeagnus angustifolia (a, b) и Caragana arborescens (d, e) на территории Волгоградской области (с)

1 – участок федеральной защитной лесной полосы и балки вблизи поселка Оленье, 2 – участок федеральной автомобильной дороги Р228 Сызрань – Волгоград, 3 – Ольховское лесничество,
4 – Кировский селекционно-семеноводческий комплекс.

В качестве четвертого участка выбрано место широкомасштабной интродукции C. arborescens на территории Ольховского лесничества (координаты 49,792305° N, 44,683398° E), которое находится в двух километрах к северо-востоку от поселка Ольховка и характеризуется низким уровнем антропогенной нагрузки, не используется для хозяйственной деятельности человека и не является местом отдыха для местного населения. Ближайшая дорога с твердым покрытием и малоинтенсивным движением автотранспорта находится в 300 м от обследованного массива (рис. 2e).

Сбор листовых пластинок проводили во второй декаде июня, выбирая для анализа фенотипически здоровые и нормально развитые растения, расположенные на 20–30 м вглубь от границы участка, что обеспечивало, с учетом их равномерной посадки в составе массива, одинаковую освещенность и не препятствовало запылению от прилежащих грунтовых дорог, в случае их наличия. Листья забирали азимутальным способом (с 8 одного вегетационного возраста побегов по кругу от севера по часовой стрелке) на высоте 150–180 см от почвы. От сложного листа отбирали вторые-третьи листочки от верхушки, ориентируясь на их свободное, нестесненное и незатемненное расположение на листе и отсутствие видимых повреждений – всего по 16 листочков от одного кустарника.

До анализа листья помещали в промаркированные пластиковые конверты и хранили в переносном холодильнике при +4 °С не более 8 часов.

Компьютерную цветометрию проводили после сканирования адаксиальной (лицевой) поверхности листовых пластинок в RGB-формате на аппарате Canon MF-4410. Оцифрованные изображения обрабатывали программой открытого доступа ImageJ (Wayne Rasband, США), в результате чего получали основные цветовые характеристики: среднюю интенсивность отражения раздельно по R, G и B каналам (усл. ед.), продольный (апикальный) и поперечный градиенты средней интенсивности зеленого (%) (Широкий, Новочадов, 2022).

Для цифровой спектрометрии листовых пластинок использовали портативный спектрометр SpectraPen SP-110 (Photon Systems Instruments, Чехия), позволяющий измерять диффузное отражение и пропускание в диапазон длин волн от 340 нм до 790 нм и преобразовывать спектры в необходимые форматы. Данные экспортировали в Excel и рассчитывали для каждой длины волны величину светопоглощения по формуле (Zhang et al., 2022):

A = log(1 – I₀)/(1 − I_s),

где: I₀ — интенсивность отражения света сравнения (от стандарта белого цвета); I_s – измеренная интенсивность отражения света исследуемого образца.

В рамках настоящего исследования обращали внимание на А₄₃₀, А₆₄₇, А₄₆₀, и А₆₆₄, поскольку поглощение на соответствующих длинах волн является специфичным для отдельных пигментов.

Содержание основных пигментов в адаксиальном эпидерме листовых пластинок определяли с помощью спектрографического анализатора «Dualex Scientific+» («Force-A», Франция). Измеряли содержание суммарного хлорофилла (a + b), флавоноидов и антоцианов. Эти данные представляли в мкг/см² сырой массы. Дополнительно рассчитывали индекс азотного баланса (NBI) как соотношение количества хлорофиллов и флавоноидов (азот/углерод) в условных единицах (усл. ед.) (Haworth et al., 2023).

Для статистических расчетов и графической визуализации результатов исследования использовали возможности программного пакета Statistica 12.0 (StatSoftInc, США). Использовали непараметрические показатели для характеристики выборок, статистическую характеристику выборки представляли в форме медиана и межквартильный интервал – Me (Q1÷Q3). Во всех случаях уровень статистической значимости различий по критерию Манна-Уитни принимали равным p <0,05.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

При измерении удельной интенсивности в формате RGB было выявлено, что величины по всем каналам цветопередачи различаются для двух исследуемых видов. В противовес этому, на различия в состоянии окружающей среды реагировали только показатели продольного (апикального) и поперечного градиента интенсивности по G. Минимальная интенсивность зеленого приходилась на центральную область листовой пластинки, по краям и к верхушке листа величина показателя увеличивалась, косвенно свидетельствуя о большей концентрации ключевого пигмента. Продольный и поперечный градиенты интенсивности зеленого были выше в листовых пластинках, взятых на участках с высокой степенью антропогенные загрязнения, в 1,27–1,60 раза (табл. 1).

Таблица 1

Результаты компьютерной цветометрии листовых пластинок Elaeagnus angustifolia и Caragana arborescens

Примечание к таблице. Здесь и далее знаком * отмечены статистически значимые различия между показателями у двух исследованных видов, знаком # – между показателями в двух локациях у одного вида.

По результатам спектрометрии листовых пластинок было выявлено, что спектрограммы листовых пластинок имеют незначительные различия как между видами, так и между группами растений, находящихся в различных условиях окружающей среды, что свидетельствует о невысокой чувствительности измеряемых признаков. Типичные спектрограммы представлены на рисунке 3.

Величины светопоглощения в «зонах интереса» также подтверждают чувствительность данных показателей, в особенности коэффициента светопоглощения А₆₆₄, в отношении биологической реакции листовых пластинок на неблагоприятные условия окружающей среды (табл. 2).

Определение концентрации хлорофилла в листовых пластинках при микроспектрометрии выявило относительно более высокое содержание хлорофилла в листовых пластинках C. arborescens в сравнении с E. angustifolia. Содержание в них пигмента различалось на исследованных участках в зависимости от уровня антропогенного воздействия: при высоком уровне его концентрация оказывалась, соответственно, в 1,47 раза и 1,38 раза ниже, чем при высоком.

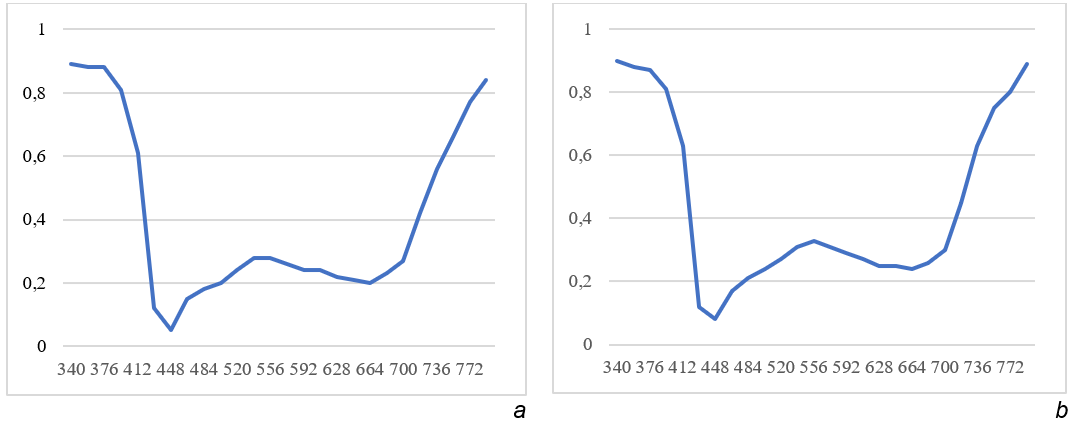

Рис. 3. Спектрограммы листовых пластинок Caragana arborescens при низком (а) и высоком (b) уровне антропогенного загрязнения

По оси абсцисс – длина волны (нм), по оси ординат – светопоглощение (%).

Таблица 2

Результаты микроспектрометрии листовых пластинок Elaeagnus angustifolia и

Caragana arborescens

Содержание флавоноидов, как и хлорофилла, было относительно выше в листовых пластинках C. arborescens, но у обоих видов между участками с различным уровнем антропогенного воздействия практически не различалось. Также не было выявлено различий между группами при анализе концентрации антоцианов. Индекс азотного баланса в листовых пластинках при повышенной антропогенной нагрузке у E. angustifolia был ниже в 1,68 раза, у C. arborescens – в 1,42 раза (табл. 3).

Проведенная в настоящем исследовании оценка цветометрических и спектрометрических характеристик листовых пластинок E. angustifolia и C. arborescens является частью планомерной работы ФНЦ агроэкологии РАН по анализу состояния аборигенных и интродуцированных древесно-кустарниковых растений, высаженных на территории региона с целью защитного лесоразведения, их восстановления и формирования новых устойчивых экосистем (Егоров и др., 2023; Кулик и др., 2023).

Полученные в работе данные подтверждают достаточно высокую жизнестойкость выбранных растений в засушливых условиях Волгоградской области. Тем не менее, они в полной мере способны к стрессовой реакции на высокие по интенсивности воздействия факторов окружающей среды, в том числе – к антропогенному воздействию (Крючков, Маттис, 2014).

Таблица 3

Результаты определения основных пигментов в листовых пластинках

Elaeagnus angustifolia и Caragana arborescens

Одним из результатов подобной реакции становится увеличение содержания и изменение пространственного распределения хлорофилла и других пигментов, что отражается на цветометрических и спектрографических характеристиках листовых пластинок (Ракутько и др., 2022). Метод анализа оцифрованных изображений в RGB-формате является очень удобным ввиду возможности их использования в любое время и отсутствия необходимости забора и перемещения биологического материала.

Представляется вполне логичным, что в ответ на неблагоприятные воздействия растение, по сути, находясь на грани токсического стресса, интенсифицирует процессы фотосинтеза. Сходные реакции описаны и для других видов реагирования растений на абиотические стрессы (Самусик, Головатый, 2022; Стасова и др., 2023).

Естественным следствием подобных процессов становится активация свободно-радикального окисления в тканях, которое происходит при участии активных форм кислорода и, по некоторым данным, азота. Последующее накопление флавоноидов, антоцианов и полифенольных соединений также может отражаться на цветовых характеристиках листовых пластинок (Kapoor et al., 2019; Hasanuzzaman et al., 2020).

Проведенное исследование носило пилотный характер и поставило несколько новых вопросов. В частности, осталось неясным, каковы сезонные ограничения применения данных методик в полевых условиях, необходимо ли во всех случаях использовать их в комплексе с лабораторным определением пигментов или других веществ в листовых пластинках, наконец, необходима обоснованная стандартизация отбора материала для анализа.

Безусловно, для получения новых данных как о структурной организации листовых пластинок, так и в отношении сравнительной информативности использованных методов, было бы интересным получить также градиенты спектральных характеристик листа и сопоставить их с цветометрическими градиентами, провести калибровку RGB-сигналов и разработать программы автоматизированного цветометрического анализа. Это может являться основными направлениями наших дальнейших исследований в этой области и найти более точные и доказательные алгоритмы.

Тем не менее, цветометрия, в силу ее простоты и доступности, возможности исследования in situ, перспективна в комплексе подобных программ.

ЗАКЛЮЧЕНИЕ

В результате проведенного исследования дополнительно подтверждено, что древесно-кустарниковые растения лоха узколистого E. angustifolia и караганы древовидной C. arborescens могут быть использованы в качестве биоиндикаторов в засушливой зоне.

Неблагоприятное воздействие антропогенных факторов может быть выявлено по изменениям цветовых показателей листовой пластинки, из которых наиболее информативными являются продольный (апикальный) и поперечный градиент интенсивности зеленого в формате RGB.

Анализ спектральных характеристик листовых пластинок по своей чувствительности сопоставим и даже превосходит метод цветометрии. Чувствительным маркером на спектрограммах является коэффициент светопоглощения при 664 нм, связанный с концентрацией хлорофиллов в листовой пластинке.

Цветометрический и спектрометрический методы на настоящий момент могут эффективно использоваться в комплексе анализа листовых пластинок с целью биоиндикации.

Благодарности. Авторы выражают признательность д. с.-х. н. С. Н. Крючкову (ФНЦ агроэкологии РАН) за помощь в организации полевых исследований и консультации по вопросам интродукции караганы на территорию Волгоградской области.

Исследование выполнено в рамках государственного задания FNFE-2025-0010 «Изучение основных путей реализации морфогенеза in vitro и факторов абиотической и биотической природы, регулирующих процессы регенерации древесно-кустарниковых и культурных растений».
